一體化凈水器說明書目錄

　　1.概述

　　2.設計原理

　　3.主要組成部分

　　-原水系統

　　-混凝系統

　　-沉淀系統

　　-過濾系統

　　-消毒系統

　　-自動控制系統

　　4.工作流程

　　5.操作說明

　　-啟動前檢查

　　-啟動操作

　　-正常運行

　　-停機操作

　　-維護與保養

　　6.安全注意事項

　　7.常見問題及解決方法

　　8.結論

　　9.概述

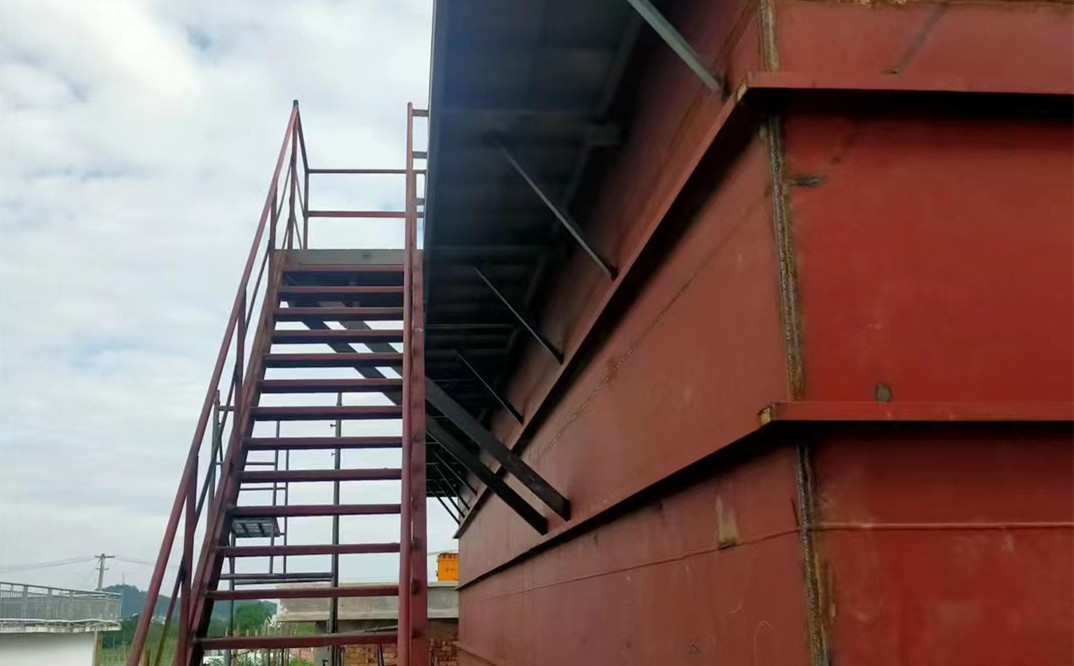

　　一體化凈水系統是一種將原水處理、混凝、沉淀、過濾、消毒等多種處理工藝集成在一個設備中的先進水處理系統。該系統結構緊湊，操作簡便，自動化程度高，適用于各類中小型自來水廠及農村、山區的飲用水處理。本文由一體化凈水器廠家青島樂中環?？萍紴榇蠹以敿?xì)介紹一體化凈水系統的設計原理、主要組成部分、工作流程、操作說明、維護保養及安全注意事項。

　　10.一體化凈水系統設計原理

　　一體化凈水系統通過將傳統的水處理工藝模塊化，集成在一個設備中，利用現代自動控制技術，實現了對水質的高效凈化。其主要設計原理包括：

　　-混凝沉淀：利用化學藥劑使水中的懸浮物及膠體顆粒絮凝形成絮體，通過重力作用沉淀下來。

　　-過濾：通過多介質過濾器將水中的細小顆粒物進一步去除。

　　-消毒：采用紫外線或氯消毒，殺滅水中的病原微生物，確保水質安全。

　　-自動控制：利用PLC自動控制系統，實現對各個工藝流程的自動化管理，提高系統的運行效率和穩定性。

　　11.一體化凈水系統構造

　　原水系統

　　原水系統包括原水泵及原水管道，其功能是將待處理的原水輸送到一體化凈水設備。原水泵根據實際需要選擇合適的揚程和流量，確保原水能夠順利進入處理系統。

　　混凝系統

　　混凝系統由混凝池、加藥裝置及攪拌設備組成。原水首先進入混凝池，通過加藥裝置投加混凝劑（如硫酸鋁、聚合氯化鋁等），在攪拌設備的作用下，混凝劑迅速與水中的懸浮物和膠體顆粒發生反應，形成較大的絮體。

　　沉淀系統

　　混凝后的水進入沉淀池，在重力作用下，絮體逐漸下沉，沉積在池底，形成污泥。沉淀后的清水通過溢流堰進入下一處理單元。沉淀系統設計時應考慮水力條件，確保絮體的有效沉降和凈水的穩定輸出。

　　過濾系統

　　過濾系統包括多介質過濾器（如石英砂、活性炭、無煙煤等）。經過沉淀的水進入過濾器，水中的細小懸浮物被過濾介質截留，從而進一步提高水的清澈度。多介質過濾器的定期反洗是保證其長期穩定運行的關鍵。

　　消毒系統

　　消毒系統采用紫外線或氯消毒裝置。經過過濾的清水進入消毒裝置，通過紫外線照射或氯的殺菌作用，徹底殺滅水中的病原微生物，確保出水水質符合飲用水標準。消毒系統設計時應確保接觸時間和劑量達到滅菌要求。

　　自動控制系統

　　自動控制系統由PLC（可編程邏輯控制器）、傳感器及執行機構組成。PLC根據預設程序和傳感器反饋的數據，自動控制各處理單元的運行狀態，包括泵的啟停、加藥量的調節、反洗周期的設定等。自動控制系統提高了操作的便捷性和系統運行的可靠性。

　　12.一體化凈水器系統工作流程

　　一體化凈水系統的工作流程如下：

　　1.原水輸送：原水泵將原水輸送至混凝池。

　　2.混凝反應：加藥裝置投加混凝劑，在攪拌作用下形成絮體。

　　3.沉淀：絮體在沉淀池中沉降，形成污泥，清水通過溢流堰進入過濾單元。

　　4.過濾：清水通過多介質過濾器，細小懸浮物被截留，出水更加清澈。

　　5.消毒：清水進入消毒裝置，通過紫外線或氯消毒，殺滅病原微生物。

　　6.出水：處理后的清水進入清水池，供給用戶使用。

　　7.操作說明

　　啟動前檢查

　　1.檢查設備狀態：確保所有設備處于正常狀態，無故障報警。

　　2.檢查原水水源：確認原水水源充足且水質基本符合要求。

　　3.檢查加藥裝置：加藥裝置中的藥劑是否充足，攪拌設備是否正常運轉。

　　4.檢查電源及控制系統：確認電源電壓穩定，控制系統無異常。

　　啟動操作

　　1.開啟原水泵：?jiǎn)?dòng)原水泵，將原水輸送至混凝池。

　　2.開啟混凝系統：?jiǎn)?dòng)攪拌設備，加藥裝置開始投加混凝劑。

　　3.開啟沉淀系統：確保沉淀池水位正常，溢流堰暢通。

　　4.開啟過濾系統：?jiǎn)?dòng)多介質過濾器，開始過濾操作。

　　5.開啟消毒系統：?jiǎn)?dòng)消毒裝置，確保消毒過程順利進行。

　　正常運行

　　1.定時檢查各系統運行狀態：包括泵、加藥裝置、過濾器及消毒裝置的運行情況。

　　2.監測水質參數：定期檢測出水水質，確保其符合標準要求。

　　3.記錄運行數據：包括流量、壓力、加藥量及水質檢測結果等。

　　停機操作

　　1.逐步關閉各系統：先關閉消毒裝置，再關閉過濾系統，最后關閉原水泵及混凝系統。

　　2.清理設備：清洗沉淀池和過濾器，確保無殘留污泥和濾料堵塞。

　　3.斷電操作：關閉控制系統電源，確保設備完全停機。

　　維護與保養

　　1.定期檢查設備：檢查泵、加藥裝置、攪拌設備及過濾器的運行情況，及時更換易損部件。

　　2.清洗過濾介質：定期反洗多介質過濾器，確保其過濾效果。

　　3.藥劑補充：及時補充加藥裝置中的藥劑，確?；炷Ч?/span>

　　4.維護消毒裝置：定期檢查紫外燈管或氯投加器的工作狀態，及時更換耗材。

　　5.安全注意事項

　　6.操作安全：操作人員應經過專業培訓，熟悉設備操作規程。

　　7.電氣安全：確保設備電源接地良好，防止漏電事故發生。

　　8.化學安全：加藥時應佩戴防護裝備，防止藥劑接觸皮膚或眼睛。

　　9.維護安全：設備維護時應先斷電，確保機械部分停止運轉后再進行操作。

　　10.常見問題及解決方法

　　混凝效果不佳

　　-原因：藥劑投加量不足或混凝劑種類不合適。

　　-解決方法：調整藥劑投加量或更換混凝劑種類，確保絮體形成。

　　過濾效果下降

　　-原因：過濾介質堵塞或反洗不徹底。

　　-解決方法：加強反洗頻率，必要時更換過濾介質。

　　消毒效果不足

　　-原因：消毒劑投加量不足或消毒裝置故障。

　　-解決方法：調整消毒劑投加量，檢查并維修消毒裝置。

　　出水量減少

　　-原因：原水泵或過濾器堵塞。

　　-解決方法：檢查原水泵及過濾器，清理堵塞物，確保暢通。

　　一體化凈水系統作為一種高效、集成化的水處理設備，具有占地面積小、操作簡便、自動化程度高等優點。通過嚴格的設計和合理的操作維護，可以確保出水水質穩定，符合飲用水標準，滿足用戶的需求。在實際應用中，應根據具體情況選擇合適的設備配置，并做好日常維護保養，確保系統的長期穩定運行。
